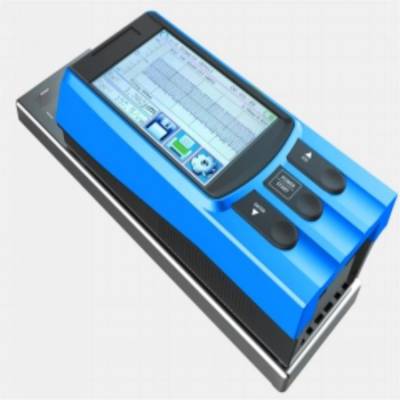

分体式粗糙度仪/分体式表面粗糙度仪 型号:ZXNDT161库号：M370874
概述：
分体式粗糙度仪是一种表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
适用范围：
金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，适用于|大|型工件及流水线的现场检验，以及检测、计|量、商|检等部门的外出检定，不会对工件产生损|伤。
技术参数：
测量范围
Z轴（垂直） 320μm（-160μm~160μm）/ Ra（0.005-30um）Rz（0.02-320）
X轴（水平） 17.5mm（0.69 inch）
分辨率
Z轴（垂直） 0．002μm/±20μm
0．004μm/±40μm
0．008μm/±80μm
0．02μm/±160μm
测量项目
参数 Ra、Rz、Rq、Rt、Rc、Rp、Rv、R3z、R3y、Rz(JIS)、Ry、Rs、Rsk、Rku、Rmax、Rsm、Rmr、Rpc、Rk、Rpk、Rvk、Mr1、Mr2
标准 4287国|际标准；ANSI B46.1美 国标准；
DIN4768德国标准；JIS B601日本标准
图形 支承率曲线，粗糙度 原始轮廓，滤波波形
滤波器 RC,PC-RC,Gauss,D-P
取样长度(lr) 0.25,0.8,2.5mm
评|定长度（ln） Ln= lr×n n=1~5
传感器 测量原理 位移式差动电感
触针 金刚石，90锥角，5μm针尖半径
测力 触针测力：4mN；导头测力：＜400mN
导头 硬质合金，滑行方向半径40mm
滑行速度 lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s
lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s
示值精度 0.001μm
电源 内置锂离子充电电池，用DC5V,800mA充电器充电
外形尺寸 主机：64*53*160mm 驱动器：23*27*115mm
重量（主机） 约380g
工作环境 温度：- 20℃~40℃ 湿度：<90% RH
储存运输环境 温度：- 40℃~60℃ 湿度：<90% RH
标准配置
1 粗糙度仪主机 1台
2 粗糙度传感器 1只 非保修件
3 高度调节支架 1套
4 校准试块 1块
5 试块支架 1个
6 探头延长线 1条 长度1米
7 触摸笔 1只
8 充电器 1个
9 USB充电线 1条
10 使用说明书 1本
11 合格证 1张
12 保修卡 1张
13 仪器箱 1个
